聊聊 RocketMQ中 Topic,Queue,Consumer,Consumer Group的关系

嗨,你好啊,我是猿java

这篇文章,我们来分析 RocketMQ中 Topic,Queue,Consumer,Consumer Group 之间的关系。

Topic 和 Queue 的关系

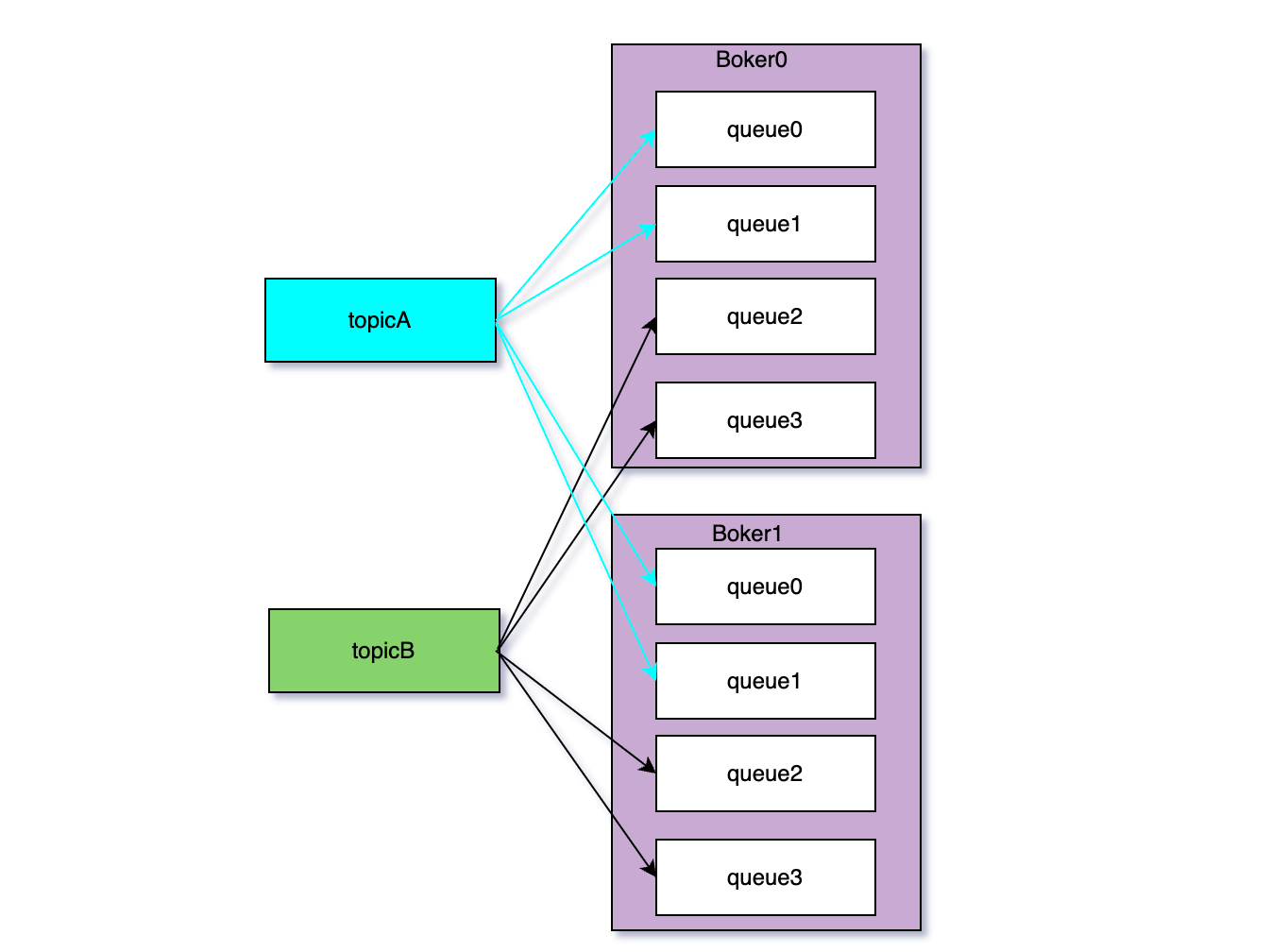

Topic,Queue 和 Broker的关系如下图:


  • 每个 Topic可以包含多个 Queue
  • 每个 Queue 可以存储一部分消息
  • 每个 Topic的 Queue可以分布在多个 Broker上

Consumer 和 Consumer Group 的关系

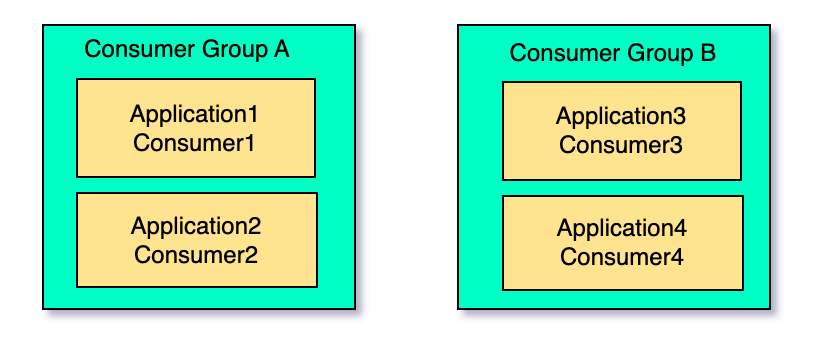

Consumer 和 Consumer Group 的关系如下图:


  • 消费者(Consumer):消费者是消费消息的实体,可以是一个应用程序实例。
  • 消费者组(Consumer Group):多个消费者可以组成一个消费者组。组内的消费者共同消费主题中的消息。

Queue 和 Consumer 的关系

在分析 Queue 和 Consumer 的关系之前,先看下 RocketMQ的 2种消费模式:

  • 集群消费(Clustering Consumption):同一个消费者组内的多个消费者实例共同消费消息,每条消息只会被组内的一个消费者实例消费一次。
  • 广播消费(Broadcasting Consumption):同一个消费者组内的每个消费者实例都会消费每条消息。

在集群消费模式下,Queue 和 Consumer 的关系如下:

  • 队列分配:当一个消费者组中的消费者实例启动时,RocketMQ 会将主题下的队列分配给该组内的消费者实例。通常是通过某种负载均衡算法(如轮询、哈希等)来进行分配。
  • 负载均衡:当消费者组的实例数量发生变化(增加或减少消费者实例)时,RocketMQ 会重新进行队列分配,以确保负载均衡。
  • 队列锁:为了防止多个消费者实例同时消费同一个队列,RocketMQ 使用队列锁机制。

假设有一个主题 TopicA,包含 8 个队列(Queue0, Queue1, …, Queue7)。有一个消费者组 ConsumerGroupA,包含 4 个消费者实例(Consumer1, Consumer2, Consumer3, Consumer4)。在集群消费模式下,队列分配可能如下:

  • Consumer1 负责消费 Queue0 和 Queue1
  • Consumer2 负责消费 Queue2 和 Queue3
  • Consumer3 负责消费 Queue4 和 Queue5
  • Consumer4 负责消费 Queue6 和 Queue7

从上面的关系可以看出:当 Consumer的数据量大于 Queue的数量时,再增加 Consumer 将无法消费 Queue。

最后,用官网的一张图片来总结下 Topic,Queue,Broker,Consumer 和 Consumer Group 在集群消费模式下的关系:


在广播消费模式下,同一个消费者组内的每个消费者实例都会消费每条消息:

假设有一个主题 TopicA,包含 8 个队列(Queue0, Queue1, …, Queue3)。有一个消费者组 ConsumerGroupA,包含 4 个消费者实例(Consumer1, Consumer2)。在广播消费模式下,队列分配如下:

  • Consumer1 负责消费 Queue0,Queue1,Queue2 和 Queue3
  • Consumer2 负责消费 Queue0,Queue1,Queue2 和 Queue3

Rebalancing

Rebalancing(重新平衡),是指当消费者实例数量发生变化时,RocketMQ 会触发重新平衡机制:

  • 增加消费者实例:当有新的消费者实例加入消费者组时,RocketMQ 会重新分配队列,确保新的消费者实例也能参与消费。
  • 减少消费者实例:当有消费者实例退出时,RocketMQ 会重新分配该实例负责的队列给其他仍在运行的实例。

重新平衡(Rebalancing)是分布式消息队列系统中的一个关键机制,用于确保消费者组中的所有消费者实例能够均匀地分配和消费队列中的消息。在 RocketMQ 中,重新平衡机制用于在消费者实例增加或减少时动态调整队列与消费者实例之间的分配关系。下面是对重新平衡机制的更详细分析:

重新平衡的触发条件

重新平衡通常在以下几种情况下被触发:

  • 消费者实例增加:当有新的消费者实例加入消费者组时。
  • 消费者实例减少:当已有的消费者实例退出消费者组时。
  • 队列数量变化:当主题的队列数量发生变化时(如扩容或缩容)。

重新平衡的算法

RocketMQ 使用多种负载均衡算法来实现重新平衡,常见的算法包括:

  • 轮询(Round-Robin):将队列按顺序分配给消费者实例。
  • 一致性哈希(Consistent Hashing):通过哈希算法将队列分配给消费者实例,保证在消费者实例数量发生变化时,尽量减少重新分配的队列数量。

重新平衡的步骤

重新平衡的具体步骤如下:

  1. 获取消费者组内所有消费者实例:首先,消费者需要知道同组内所有的消费者实例信息。通常,这些信息由注册中心(如 Zookeeper)或 RocketMQ 的内部机制提供。

  2. 获取主题下的所有队列:消费者需要知道该主题下所有的队列信息。

  3. 计算分配关系:根据负载均衡算法(如轮询、一致性哈希等),计算每个消费者实例应该负责的队列。

  4. 更新消费者实例的分配信息:将计算得到的分配信息更新到每个消费者实例,使其开始消费新的队列。

  5. 处理队列锁:为了防止多个消费者实例同时消费同一个队列,RocketMQ 使用队列锁机制。消费者在开始消费新分配的队列之前,需要先获取队列锁。

假设有一个主题 TopicA,包含 8 个队列(Queue0, Queue1, …, Queue7)。有一个消费者组 ConsumerGroupA,包含 4 个消费者实例(Consumer1, Consumer2, Consumer3, Consumer4)。在初始状态下,队列分配可能如下:

  • Consumer1 负责消费 Queue0 和 Queue1
  • Consumer2 负责消费 Queue2 和 Queue3
  • Consumer3 负责消费 Queue4 和 Queue5
  • Consumer4 负责消费 Queue6 和 Queue7

场景1:增加消费者实例

Consumer5 加入 ConsumerGroupA 时,重新平衡会重新计算队列分配:

  • Consumer1 负责消费 Queue0 和 Queue1
  • Consumer2 负责消费 Queue2
  • Consumer3 负责消费 Queue3 和 Queue4
  • Consumer4 负责消费 Queue5 和 Queue6
  • Consumer5 负责消费 Queue7

场景2:减少消费者实例

Consumer2 退出 ConsumerGroupA 时,重新平衡会重新计算队列分配:

  • Consumer1 负责消费 Queue0 和 Queue1
  • Consumer3 负责消费 Queue2 和 Queue3
  • Consumer4 负责消费 Queue4 和 Queue5
  • Consumer5 负责消费 Queue6 和 Queue7

重新平衡的挑战

  • 延迟和一致性:在重新平衡过程中,可能会有短暂的延迟,导致消息消费的暂时不一致。
  • 负载均衡:重新平衡算法需要尽量保证负载均衡,避免某些消费者实例过载。
  • 并发控制:在重新平衡过程中,需确保队列的并发消费问题,避免同一个队列被多个消费者实例同时消费。

总结

本文我们分析了 RocketMQ中 Topic,Queue,Consumer,Consumer Group 之间的关系。掌握 4者之间的关系,可以帮助我们更好的理解 RocketMQ的运行机制,以及更高效的进行动态扩容和缩容。
