一览纵山小，原来RocketMQ是这样工作的!

你好，我是猿java。

提起分布式消息中间件，作为一名 Java程序员，很自然会想起阿里巴巴开源的RocketMQ，它是一款高性能、高吞吐量的消息队列系统，在大数据、微服务、事件驱动架构等领域大放异彩，因此，本文我们将从全貌上介绍 RocketMQ的核心组件及其各自的作用，帮助大家能从整理上掌握 RocketMQ的脉络。

RocketMQ 核心组件

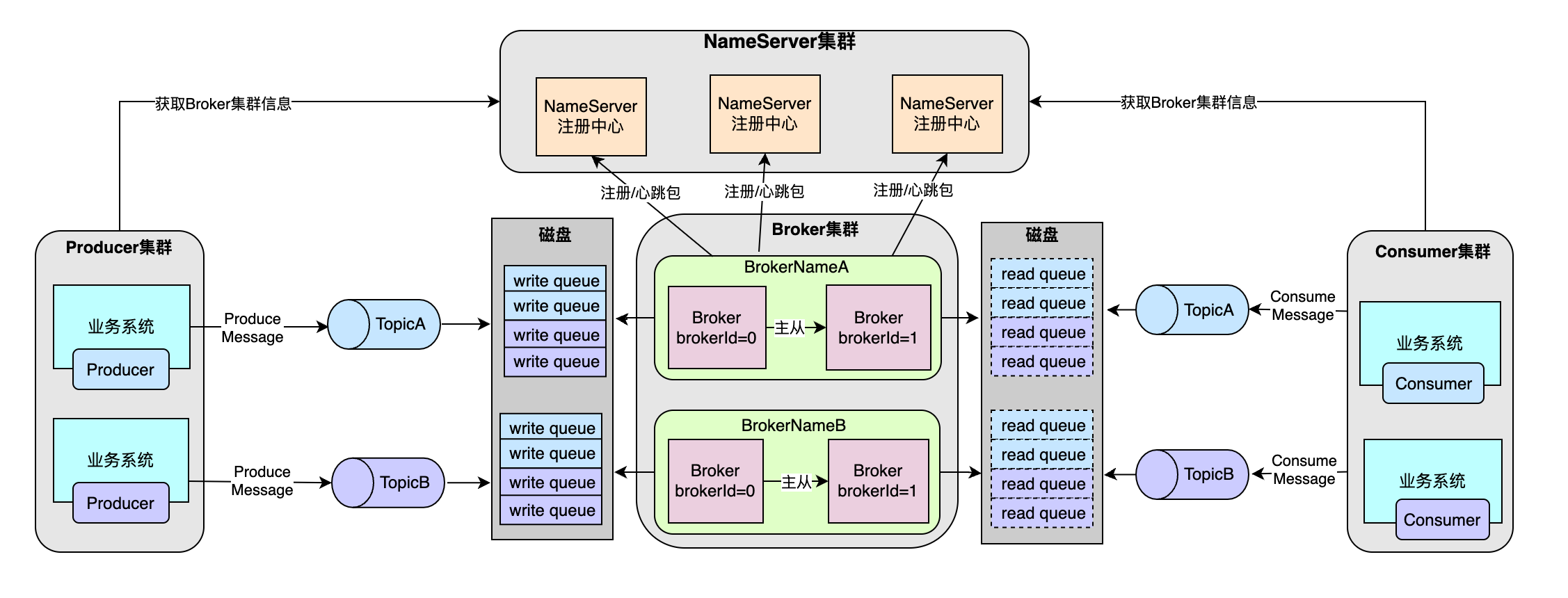

首先，我们看一张 RocketMQ的内核原理鸟瞰图，它抽象了 RocketMQ的 4个核心组件 NameServer、Broker、Producer、Consumer以及组件间的交互逻辑，具体信息如下：

接下来，我们重点分析 4个核心组件以及它们之间是如何交互的。

NameServer

NameServer是 RocketMQ中的注册中心，负责维护 Broker集群的路由信息，为了高可用，NameServer可以集群部署，需要特别注意：NameServer相互之间不会通信，它们是一种Peer to Peer的对等关系，并且每个 NameServer都保存着所有 Broker的信息。

NameServer的核心功能包括路由注册、路由发现、路由更新等，具体描述如下：

当 Broker启动时会向所有的 NameServer注册自身的信息，比如 IP、端口、Topic、Queue等，NameServer会将这些信息存入本地数据表中。默认情况下，Broker每隔 30s会向 NameServer发送一次心跳包，NameServer接收到心跳包后更新 Broker状态，如果 NameServer在 120s内没有接收到心跳包，会认为 Broker异常，从而剔除该心跳异常的 Broker。

当存在 Producer和 Consumer时，它们默认会每隔 30s定时从 NameServer获取 Broker集群信息并更新本地缓存，然后对 Broker列表进行负载均衡，从而将消息发送给 Broker或者从 Broker获取消息。

Broker

Broker是 RocketMQ中的数据存储节点，负责接收、存储和转发消息。

Broker可以集群部署，每个集群下面可以有多个组（BrokerName一样），每个组还可以主从部署，BrokerId=0 代表主节点，BrokerId=1代表从节点。

Broker的主要职责包括消息接收、消息存储、消息转发、消息索引、负载均衡，具体描述如下：

当 Broker启动时会所有的 NameServer注册信息以及后期定时向 NameServer发送心跳包，当 Broker接收到 Producer发送的消息后，首先会将消息写入 CommitLog（Write ahead log，WAL），然后开启后台线程将 CommitLog上的数据索引写入 write queue，这样可以确保消息持久化到磁盘上。

另外，Broker 会根据消费者的消费模式（推模式或拉模式），主动推送消息或等待消费者拉取消息，为了提高消息的检索速度，Broker还会为消息创建索引，支持快速定位和检索消息。

Producer

Producer是 RocketMQ中的生产者，负责发送消息。

Producer 和 Broker 是通过 Topic这样一个虚拟的概念建立关系的，当创建 Topic后，其实已经建立了 Topic和 Broker的关系，而这个关系的桥梁就是 queue，在 Broker中，有 write queue 和 read queue两种类型。

Producer每隔 30s从 NameServer拉取所有的 Topic以及 Broker信息，当消息发送到 Topic之后，消息首先会被写入一个 CommitLog的日志文件中，然后有后台线程将消息在 CommitLog磁盘上的地址等索引信息写入 write queue。这样，一个 Topic的数据就可以存储在不同的 Broker上，真正达到了数据的分布式存储，即便有部分Broker异常，受影响的数据也局限在这些 Broker上。

Producer发送消息有 3种方式：同步发送、异步发送和单向发送 。

• 同步发送：Producer 发送消息后需要等待 Broker的确认，这种方式保证消息可靠地发送到 Broker，适用于对消息可靠性要求较高的场景，比如金融领域。
• 异步发送：Producer 发送消息后不等待 Broker的确认，而是通过回调函数处理发送结果，该方式可以提高系统的并发性和吞吐量，适用于日志收集，监控报警等场景。
• 单向发送：Producer 仅发送消息，不关心发送结果，也不等待 Broker的确认。这种方式的性能最高，但无法保证消息一定被发送成功，适用于数据采集，实时统计等场景。

消息重试：在消息发送失败时，Producer 可以进行重试，确保消息最终被成功发送。

Consumer

Consumer是 RocketMQ中的消费者，负责消费和处理消息，通常是真实的业务系统，Consumer的整个工作流程描述如下：

当 Consumer启动后，会向 Broker订阅感兴趣的 Topic，当 Topic中的 read queue有消息时，Consumer会定时拉取，然后执行真实的业务逻辑。当 Consumer成功处理消息后，需要向 Broker发送确认信息，Broker收到确认信息标记该消息已消费，避免重复消费，另外，为了防止丢消息，Consumer一般不建议多线程处理。Consumer可以通过顺序消费和并行消费等方式去拉取信息，从而满足不同的业务需求。

因为一个 Topic可以对应不同 Broker上的 read queue，因此，一个 Consumer可以消费不同 Broker上的数据。

典型应用场景

RocketMQ的应用场景主要包含下面 4种：

异步通信

在分布式系统中，通过 RocketMQ实现异步通信可以显著提高系统的响应速度和并发能力。例如，电商系统中订单创建后，通过 RocketMQ将订单数据异步发送给库存系统进行处理，避免了同步调用带来的延迟。

日志收集

RocketMQ可以用于分布式系统的日志收集和分析。各个服务将日志数据发送到 RocketMQ，由专门的日志处理系统进行消费和分析，帮助运维人员监控系统状态和排查故障。

流处理

RocketMQ 结合流处理框架（如 Apache Flink、Apache Storm）可以实现实时数据流处理。例如，在金融领域，通过 RocketMQ收集实时交易数据，并进行实时风控分析。

事件驱动架构

在事件驱动架构中，RocketMQ 作为事件总线，可以实现不同服务之间的解耦。例如，用户注册后发送欢迎邮件、用户订单支付成功后更新用户积分等业务逻辑，都可以通过 RocketMQ进行事件通知和处理。

总结

RocketMQ作为一款高性能的分布式消息中间件，在分布式系统中有其重要的一席之地，本文通过 RocketMQ内核鸟瞰图，对其重要的 4个组件以及组件间的交互进行了分析，通过上述内核鸟瞰图，我们能很好的把控 RocketMQ的整理脉络。

其实，我们在学习很多框架时，都是需要先从整体上掌握其框架脉络，而不是一开始就扎进细节里，这样很容易陷入其中出不来，最后导致放弃。
